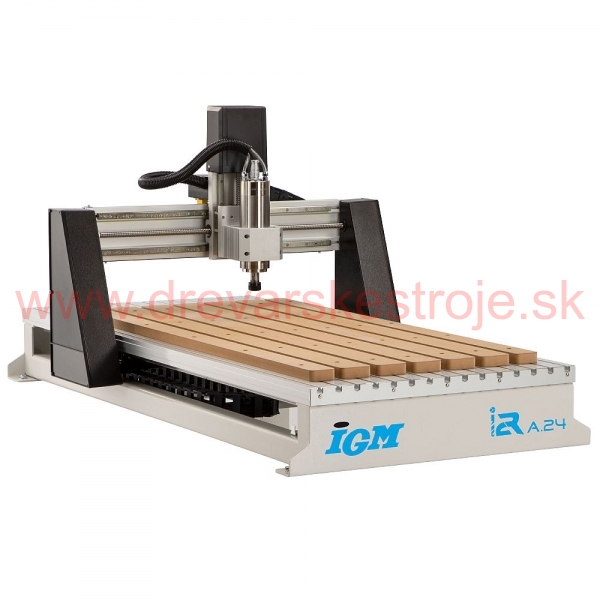

Malá 3-osá 2D aj 3D CNC frézka IGM i2R A24 na drevo, plast aj kov s vretenom s výkonom 2200 W a pracovným rozsahom 610 x 1220 mm. Jednoduché ovládanie vďaka UCCNC softvéru a senzorom priblíženia pre presnú kalibráciu osí.

• Kvapalinou chladené vreteno 2,2 kW.
• Rozsah pohybu vretena až 610 x 1220 x 150 mm (X x Y x Z).
• Presné guľôčkové skrutky.
• Prizmatické vedenie vo všetkých osiach.
• Integrované magnetické senzory všetkých troch osí.
• Senzor výšky nástroja.
• Presný a rovný hliníkový stôl s T drážkami a MDF doskami.
• 2D aj 3D frézovanie.
• Jednoduché ovládanie stroja pomocou PC a 3D náhľad práce v reálnom čase.
• Opakovacia presnosť 0,05 mm.

CNC frézka IGM i2R radu A je jedna z najlepších maloformátových CNC frézok na trhu, ktorá spája presnosť, výkon, dlhú životnosť, jednoduché použitie a jednoducho zábavu! Bola navrhnutá pre domácich majstrov, malé firmy i profesionálov a s možnosťou rozšírenia o mnoho ďalších funkcií, ako napríklad o rotačný prípravok na frézovanie 4. osi. CNC frézka IGM i2R sa ovláda pomocou softvéru UCCNC v PC. Ide o veľmi intuitívne rozhranie s mnohými funkciami, ktoré je vhodné aj pre neskúsených a začínajúcich operátorov CNC.

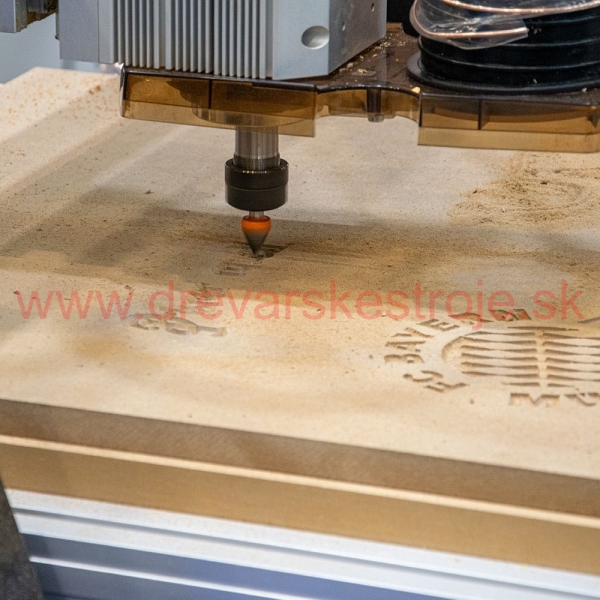

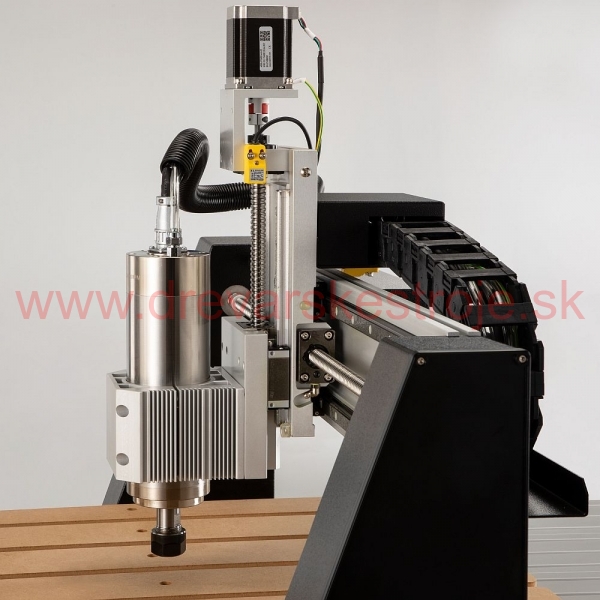

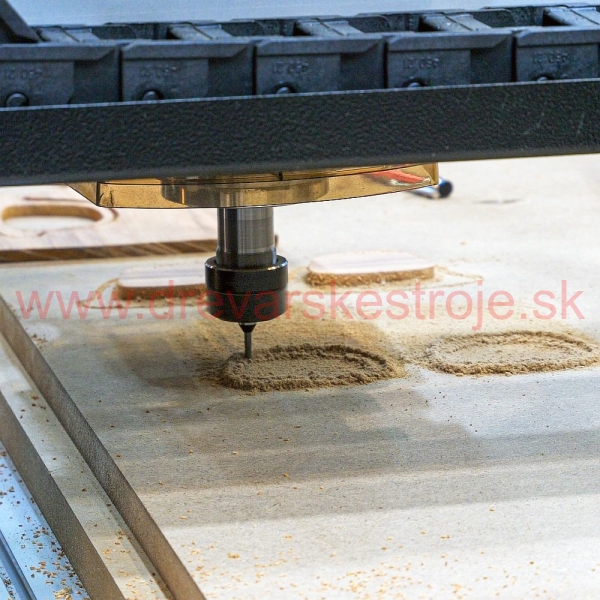

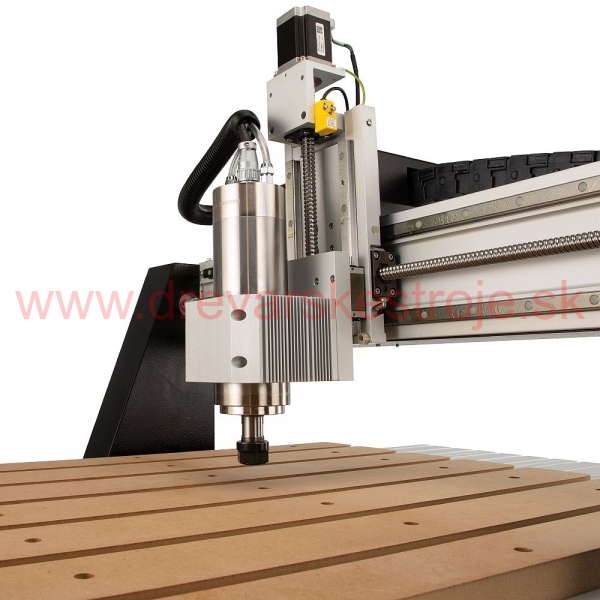

CNC frézka IGM i2R radu A je schopná obrábať všetky materiály na báze dreva, väčšinu plastov, peny a polystyrény, mosadz aj hliník. Stroj je vhodný na vyrezávanie 2D nábytkových dielcov, výrobu intarzií, 3D modelov, plastík, vzorkových výrobkov a prototypov alebo na popisovanie a značenie. Model A24 má veľmi presné vedenie na 16 mm guľôčkových skrutkách doplnených o kvalitné prizmatické vedenie s nízkym trením vo všetkých osiach. Na stroji preto nenájdete žiadne hnacie remene alebo prevodovky, ktoré by znižovali presnosť a zvyšovali vibrácie stroja. Guľôčkové skrutky aj lineárne vedenie frézok i2R využívajú recirkulačné ložiská, ktoré poskytujú veľmi nízku vôľu, bezkonkurenčnú presnosť, a sú schopné prenášať vysoké zaťaženie vo všetkých smeroch.

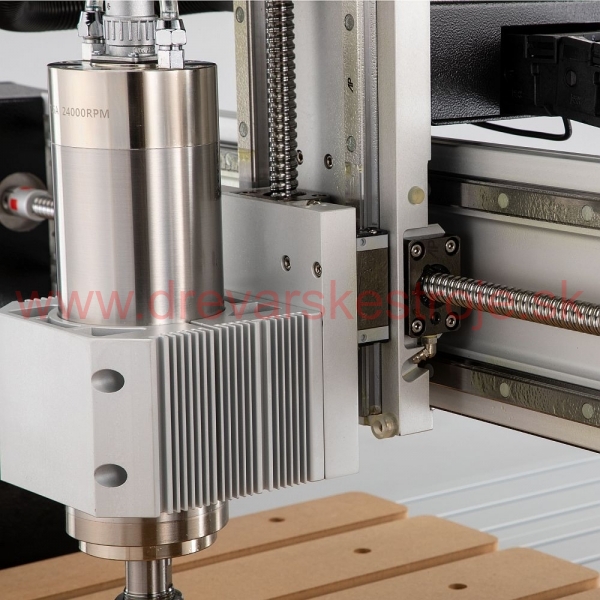

Namiesto bežných vzduchom chladených vretien má frézka i2R radu A výkonné 2200W vreteno chladené kvapalinou, čo nielenže zvyšuje jeho životnosť, ale predovšetkým výkon. Vďaka výkonnému chladeniu a kvalitným krokovým motorom s vysokým krútiacim momentom môže táto CNC frézka pracovať bez prerušenia celý deň.

Na robustnom zvarenom oceľovom ráme je umiestnená masívna hliníková stolová doska s hrúbkou 40 mm s integrovanými MDF doskami, ktoré presne podoprú obrábaný dielec a chránia vaše nástroje aj hliníkový stôl pred poškodením pri vyrezávaní dielcov. Medzi MDF doskami nájdete vodiace T-drážky, ktoré slúžia na montáž upínacích svoriek alebo upnutie príslušenstva, ako sú odsávacie rameno a 4. rotačná os.

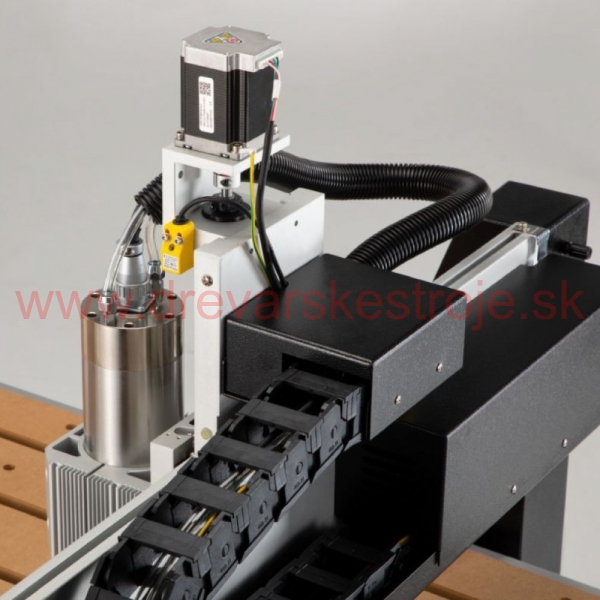

CNC frézky i2R sú na rozdiel od mnohých konkurentov vybavené na všetkých troch osiach magnetickými senzormi priblíženia, ktoré zabraňujú kolízii portálu s koncovými dorazmi v medzných polohách. To umožňuje využitie funkcie HOME, ktorá všetky tri osi skalibruje. Tým stroju dáte presne vedieť, kde sa nachádza vreteno voči pracovnej ploche. Všetky káble aj chladiace hadice sú chránené pred vytrhnutím, zlomením alebo priškripnutím vo všetkých troch osiach, pretože sú integrované a ukryté v ohybných reťazových chráničkách z nylonu.

Vďaka softvéru UCCNC, ktorý je vrátane licencie dodávaný so strojom, vidíte každý krok stroja v reálnom čase na vašom notebooku. Prostredníctvom UCCNC môžete ľahko ovládať všetky pohyby aj parametre vášho CNC stroja, merať hĺbku nástroja dotykom na priložený senzor, ovládať 4. os alebo sledovať priebeh vašej práce v 2D aj 3D náhľade. Vďaka maximálnej kompatibilite UCCNC s OS Windows môžete pohyb vašej CNC frézky i2R ovládať aj bezdrôtovo pomocou ovládača na hernej konzole Xbox (nie je súčasťou balenia).

Softvér UCCNC frézku ovláda, parametre vášho projektu si ale musíte najskôr pripraviť v inom programe. Na to slúži CAD/CAM softvér, ktorý váš projekt exportuje do G-kódu. G-kód ľahko nahráte do UCCNC softvéru pomocou jedného tlačidla, frézku potom stačí iba nastaviť k obrobku a spustiť. Vzhľadom na pracovné rozmery CNC stroja A24 odporúčame zakúpiť program VCarvePro, vďaka ktorému môžete tvoriť projekty na celej pracovnej ploche 610 x 1220 mm. VCarveDesktop umožňuje projektovať iba s obmedzenou veľkosťou pracovného priestoru, a to s rozmermi maximálne 610 x 610 mm.

Súčasťou stroja je dotykový senzor výšky nástroja. Akonáhle do vretena vložíte nový nástroj, je potrebné presne zmerať dĺžku vášho nástroja vzhľadom na dielec alebo pracovný stôl. Dotykový senzor ľahko zapojíte do konektora na portáli frézky, senzor potom položíte pod nástroj a prostredníctvom programu UCCNC a jeho funkcie AUTO Touch-Off sa dĺžka nástroja automaticky zmeria a uloží do programu UCCNC.

Minimálne požiadavky UCCNC a Vectric softvéru na PC alebo notebook:
• Procesor: 2 GHz
• Operačná pamäť: 4 GB RAM
• Úložisko: 16 GB
• Operačný systém: Windows 7, 8, 10
• Ďalšie: USB-A port + Ethernet port

Poznámka:Notebook a CAD/CAM softvér Vectric nie sú súčasťou balenia.

• Typ: i2R A24
• Odporúčané použitie: Remeselník
• Výkon vretena (230V): 2200 W
• Chladenie vretena: kvapalinou
• Typ klieštin: ER20
• Rozsah klieštin: 1 - 13 mm
• Otáčky vretena: 0 - 24 000 ot./min
• Max rýchlosť posuvu v osi X/Y: 6000 mm/min (83 mm/s)
• Max rýchlosť posuvu v osi Z: 2000 mm/min (33 mm/s)
• Typ vedenia: guľôčková skrutka 16 mm + prizmatické vedenie
• Rozsah v osi X: 610 mm
• Rozsah v osi Y: 1220 mm
• Rozsah v osi Z: 150 mm
• Odsávanie: 100 mm
• Rozhranie: UCCNC (PC s OS Windows)
• Rozmery stroja (DxŠxV): 1650 x 950 x 770 mm
• Hmotnosť stroja: 150 kg
• Prepravné rozmery (DxŠxV): 1670 x 1000 x 840 mm
• Hmotnosť balenia: 188 kg

Súčasť balenia:
• CNC stroj A24 s ovládacím boxom
• 2x Klieštiny ER20 (8 mm a 12 mm)
• Odsávací kryt
• 2x Montážny kľúč pre vreteno
• Dotykový senzor výšky nástroja
• UCCNC licencia (neobmedzená)
• 4x Prítlačná svorka
• Sieťový kábel
• Mazacia pištoľ
