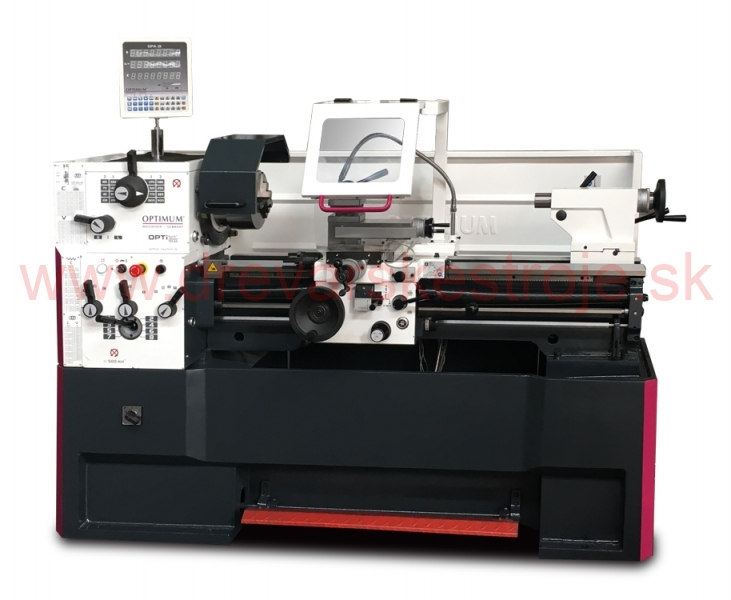

Sústruh OPTIturn TH 4210 D

Presný sústruh vybavený vodiacou a ťažnou skrutkou pre jednoduchú obsluhu s digitálnym odmeriavaním polohy DPA 31 Plus. Voliteľne v prevedení VARIO s plynulou reguláciou otáčok pomocou frekvenčného meniča zn. Lenze. Výška hrotu: 210 mm Max. točný priemer nad lôžkom: 420 mm Max. točný priemer bez mostíka: 590 mm Šírka lôžka: 250 mm Vzdialenosť medzi hrotmi: 1000 mm Dĺžka mostíka: 260 mm Kužeľ vretena: MK6 Upnutie vretena: Camlock DIN ISO 702-2 č. 6 Otáčky: 45–1800ot/min Plynulá zmena otáčok: Ne Otáčky - prevedenie Vario: 10–2500ot/min Počet rýchlostných stupňov: 16 Priechod vretena: 52 mm Kužeľ pinoly koníka: MK4 Priemer pinoly: 50 mm Zdvih pinoly: 120 mm Posuv pozdĺžny: 0,05 –1,7 mm/ot. (17 ) Posuv priečny: 0,025 –0,85 mm/ot. (17 ) Max. posuv nožového suportu: 140 mm Max. posuv priečneho suportu: 230 mm Závit metrický: 0,2 – 14 mm/ot. (39 ) Závit palcový: 72 – 2 záv./1“ (45 ) Závit trapézový: 8 –44 D.P. (21 ) Závit modulový: 0,3 –3,5 M.P. (18 ) Max. výška upnutia nožového držiaku: 20 mm Príkon: 4,6 kW Elektrické pripojenie: 400 V Rozmery (š × v × h): 2025×1615×915mm Hmotnosť: 1160 kg Kalené a brúsené vodiace dráhy lôžka Chladiace zariadenie so zvláštnou nádržou chladiacej kvapaliny, ukazovateľom hladiny a odlučovačom oleja Zaručená hádzavosť čela vretena <0,015 mm Kalené a brúsené vreteno beží v olejovom kúpeli. Je uložené v dvoch presných nastaviteľných kuželíkových ložiskách Pravý / ľavý chod je možné prepnúť na pozdĺžnom suporte Centrálna jednotka mazania v pozdĺžnom suporte Podstavec a lôžko sústruhu odliate z jedného kusu liatiny Ochranný kryt vodiacej skrutky Nožná brzda pre núdzové zastavenie Bezpečnostné ručné kolesá v osi X a Z Koník je možné prestaviť o ± 10 mm pre sústruženie kužeľov Sústruh je osadený 3-čeľusťovým skľučovadlom českej výroby TOS Svitavy Digitálne odmeriavanie polohy DPA 31 Plus Prehľadná fóliová klávesnica Vysoká pracovná presnosť Znížené percento chýb Meracia lišta s čítacou hlavou na pozdĺžnom suporte Magnetické pásky na priečnom a nožovom suporte
