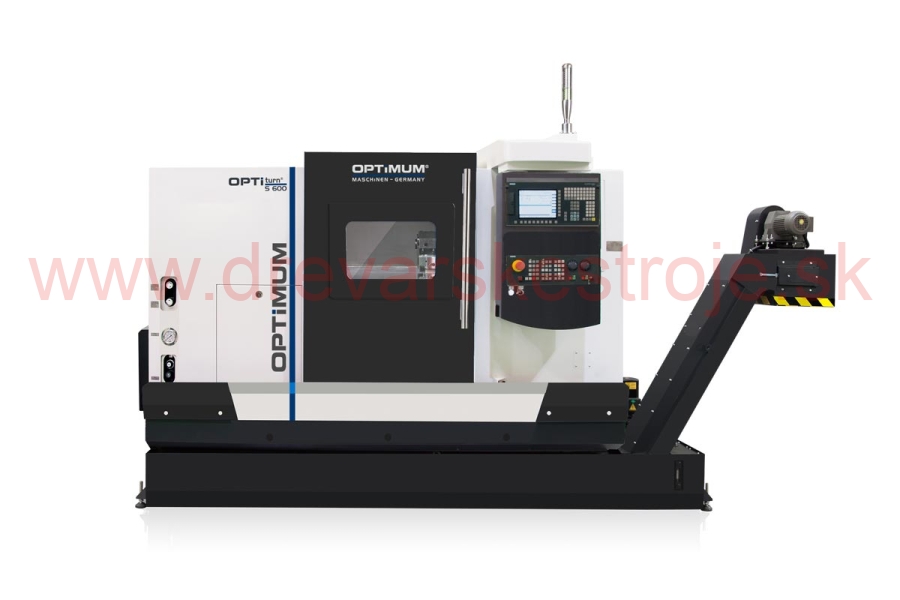

CNC sústruh OPTIturn S 500

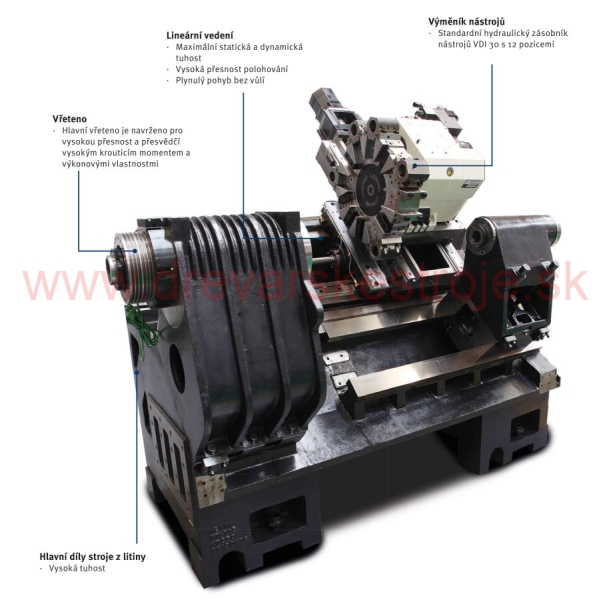

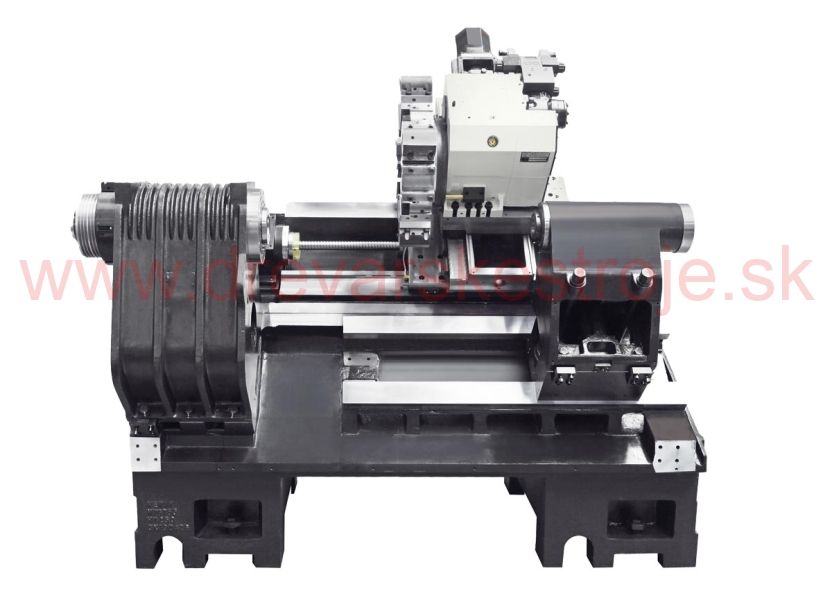

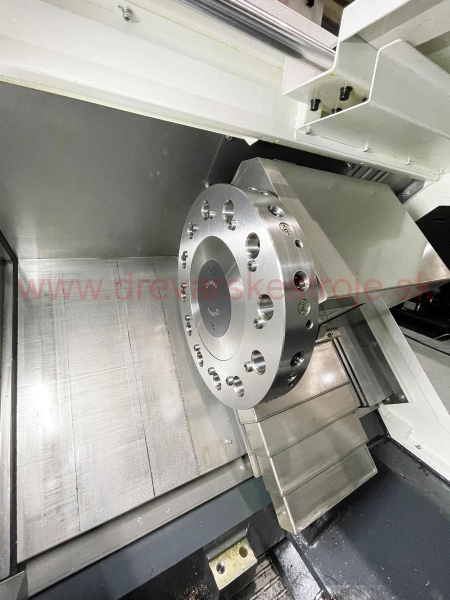

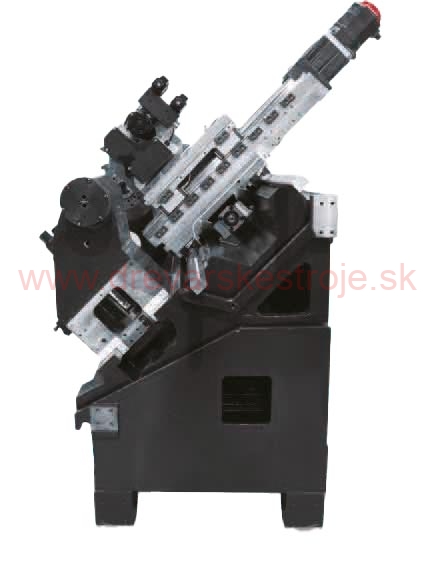

CNC sústruh OPTIMUM PREMIUM so šikmým ložom, ktorý sa vyznačuje vysokou rýchlosťou, výkonom, presnosťou a odolnosťou. Riadiaci systém: Siemens Sinumeric 828D Elektrické pripojenie: 400 V Celkový príkon: 25 kVA Prevedenie vretena: A2-6 Hnací motor (režim S1): 11 kW Krútiaci moment motora (režim S1): 140 Nm Hnací motor (režim S6-30%): 15 kW Krútiaci moment motora (režim S6-30%): 210 Nm Priechod vretena: 65 mm Otáčky: 30–4000ot/min Priemer skľučovadla: 250 mm Priechod skľučovadla: 51 mm Výkon motora chladiaceho čerpadla: 550 W Nádrž na chladiacu kvapalinu: 350 l Výkon motora hydraulického systému: 1500 W Objem nádrže hydraulického systému: 20 l Max. točná dĺžka: 1000 mm Max. točný priemer nad suportom: 480 mm Max. točný priemer nad lôžkom: 650 mm Uhol lôžka: 45 ° Opakovateľná presnosť: ± 0,005 mm : ± 0,005 mm Typ výmenníka: VDI 40 Servo Počet nastaviteľných pozícií: 12 Rozsah posuvu - os X: 280 mm Rozsah posuvu - os Z: 1100 mm Rýchloposuv v osi X: 24 m/min Rýchloposuv v osi Z: 30 m/min Krútiaci moment motora - os X: 11 Nm Krútiaci moment motora - os Z: 11 Nm Kužeľ pinoly koníka: MK5 Zdvih pinoly koníka: 100 mm Priemer pinoly: 100 mm Rozmery (š × v × h): 5070×1995×1885mm Hmotnosť: 4600 kg Veľmi tuhá konštrukcia stroja Kompaktný design Renishaw meracie rameno pre ručné meranie nástroja Celá konštrukcia lôžka má mnoho výstužných rebier, ktoré boli optimalizované pomocou analýzy konečných prvkov, čo zaisťuje vysokú tuhosť, lepší odvod tepla (tepelnú symetriu) a presnejšie obrábanie. Guľôčková skrutka so zvýšenou presnosťou, tuhosťou a tepelnou odolnosťou. Servomotory SIEMENS vo všetkých osiach Všetky servomotory majú vstavaný rotačný enkóder pre maximálnu presnosť. Motor je umiestnený na boku stroja a zabraňuje prenosu tepla a vibráciám spôsobeným motorom. Šikmé lôžko pod uhlom 45° umožňuje obrábanie obzvlášť veľkých priemerov Jednoduchý odvod triesok do vane na triesky Hydraulické trojčeľusťové skľučovadlo Ø 250 mm s mäkkými čeľusťami Servo výmenník nástrojov VDI 40 s 12 pozíciami Kalené a presne brúsené guličkové skrutky pre vysoké rýchlosti posuvu vo všetkých osiach Stabilné lineárne vedenie zaisťujú dlhú životnosť a maximálnu statickú aj dynamickú tuhosť Automatické odoberanie obrobkov Zariadenia na ručné meranie nástroja Koník s hydraulickou pinolou Výmenník tepla Prenosný MPG ovládač s aktivačným tlačidlom a núdzovým vypínačom - výrazne uľahčuje nastavovacie operácie Vynášač triesok - pásové prevedenie Úplné osvetlenie pracovného priestoru Chladiaci systém so systémom oplachu triesok a čistiacou pištoľou RJ45 a napájacie rozhranie EMC (elektromagnetická kompatibilita)
