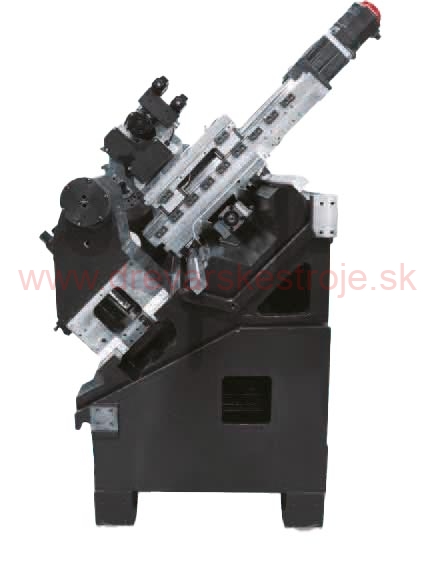

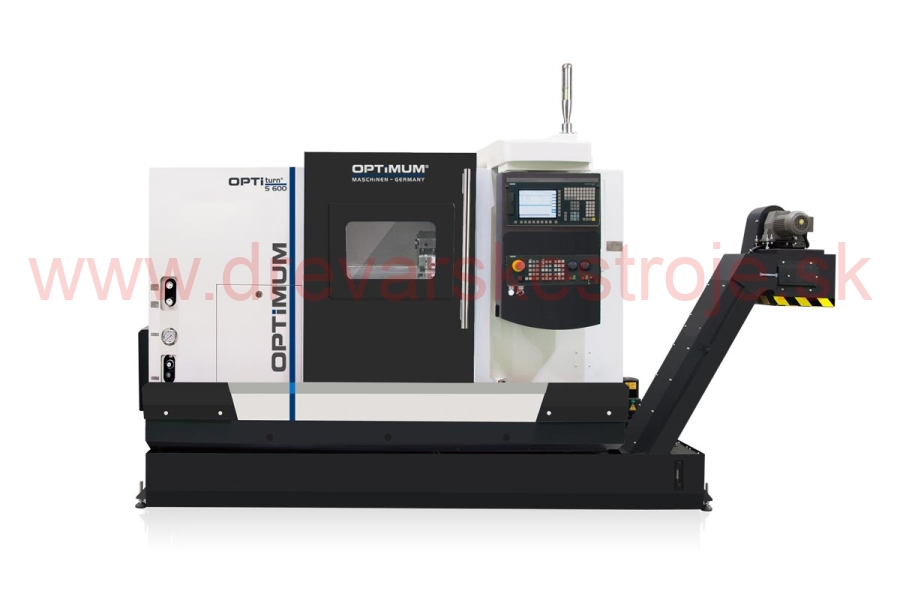

CNC sústruh OPTIturn S 500M

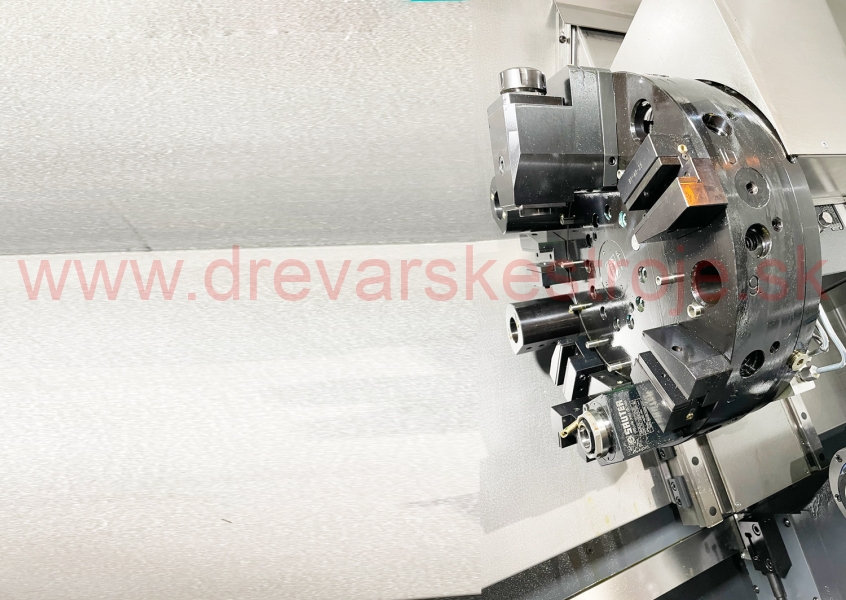

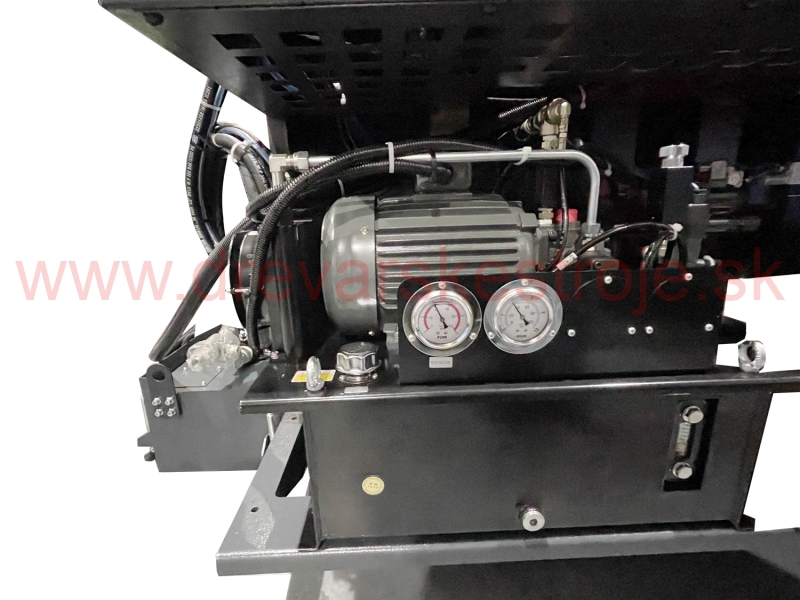

CNC sústruh z rady OPTIMUM PREMIUM so šikmým ložom s osou C, ktorý sa vyznačuje vysokou rýchlosťou, výkonom, presnosťou a dlhou životnosťou. Riadiaci systém: Siemens Sinumeric 828D Elektrické pripojenie: 400 V Celkový príkon: 40 kVA Prevedenie vretena: DIN ISO 702-1 č.6 Hnací motor (režim S1): 11 kW Krútiaci moment motora (režim S1): 140 Nm Hnací motor (režim S6-30%): 15 kW Krútiaci moment motora (režim S6-30%): 210 Nm Priechod vretena: 65 mm Otáčky: 30–3000ot/min Priemer skľučovadla: 250 mm Priechod skľučovadla: 51 mm Výkon motora chladiaceho čerpadla: 700 W Nádrž na chladiacu kvapalinu: 320 l Výkon motora hydraulického systému: 2200 W Objem nádrže hydraulického systému: 36 l Max. točná dĺžka: 1000 mm Max. točný priemer nad suportom: 400 mm Max. točný priemer nad lôžkom: 570 mm Uhol lôžka: 45 ° Opakovateľná presnosť: X ± 0,003 mm / Z ± 0,005 mm : X ± 0,005 mm / Z ± 0,005 mm Uhlová presnosť osi C: 51“ Presnosť opakovania osi C: 20“ Typ výmenníka: Servo VDI 40 - DIN5480 Počet nastaviteľných pozícií: 12 Povolené otáčky poháňaných nástrojov: max. 6 000 ot/min Výkon nástroja: 2,7 kW Max. krútiaci moment nástroja: 12 - 46 Nm Rozsah posuvu - os X: 295 mm Rozsah posuvu - os Z: 1 050 mm Rýchloposuv v osi X: 12 m/min Rýchloposuv v osi Z: 16 m/min Krútiaci moment motora - os X: 16 Nm Krútiaci moment motora - os Z: 16 Nm Kužeľ pinoly koníka: MK5 Zdvih pinoly koníka: 100 mm Priemer pinoly: 100 mm Rozmery (š × v × h): 4750×1950×1880mm Hmotnosť: 4800 kg Veľmi tuhá konstrikcia stroja Kompaktný design Renishaw meracie rameno pre ručné meranie nástroja Celá konštrukcia lôžka má mnoho výstužných rebier, ktoré boli optimalizované pomocou analýzy konečných prvkov, čo zaisťuje. vysokú tuhosť, lepší odvod tepla (tepelnú symetriu) a presnejšie obrábanie. Guľôčková skrutka so zvýšenou presnosťou, tuhosťou a tepelnou odolnosťou. Servomotory SIEMENS vo všetkých osiach Všetky servomotory majú vstavaný rotačný enkóder pre maximálnu presnosť. Motor je umiestnený na boku stroja a zabraňuje prenosu tepla a vibráciám spôsobeným motorom. Šikmé lôžko pod uhlom 45° umožňuje obrábanie obzvlášť veľkých priemerov Jednoduchý odvod triesok do vane na triesky Hydraulické trojčeľusťové skľučovadlo Ø 250 mm s mäkkými čeľusťami Výmenník nástrojov Sauter VDI 40 s 12 pozíciami a poháňanými nástrojmi Kalené a presne brúsené guličkové skrutky pre vysoké rýchlosti posuvu vo všetkých osiach Stabilné lineárne vedenie zaisťujú dlhú životnosť a maximálnu statickú aj dynamickú tuhosť Zariadenia na ručné meranie nástroja Enkodér inštalovaný priamo na hlavnom vretene pre vysokú presnosť Koník s hydraulickou pinolou Výmenník tepla Prenosný MPG ovládač s aktivačným tlačidlom a núdzovým vypínačom výrazne uľahčuje nastavovacie operácie Vynášač triesok - pásové prevedenie Úplné osvetlenie pracovného priestoru Chladiaci systém so systémom oplachu triesok a čistiacou pištoľou RJ45 a napájacie rozhranie EMC (elektromagnetická kompatibilita)
