CNC sústruh OPTIturn S 750M

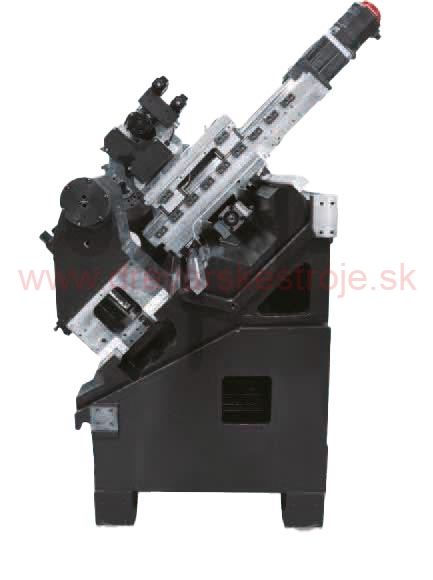

CNC sústruh z rady OPTIMUM PREMIUM so šikmým ložom s osou Y a osou C, ktorý sa vyznačuje vysokou rýchlosťou, výkonom, presnosťou a dlhou životnosťou. Riadiaci systém: Siemens Sinumeric 828D Elektrické pripojenie: 400 V Celkový príkon: 35 kVA Prevedenie vretena: A2-8 Hnací motor (režim S1): 15 kW Krútiaci moment motora (režim S1): 268 Nm Hnací motor (režim S6-30%): 19,5 kW Krútiaci moment motora (režim S6-30%): 349 Nm Priechod vretena: 86 mm Otáčky: 30–3500ot/min Priemer skľučovadla: 200 mm Priechod skľučovadla: 74 mm Výkon motora chladiaceho čerpadla: 700 W Nádrž na chladiacu kvapalinu: 320 l Výkon motora hydraulického systému: 2200 W Objem nádrže hydraulického systému: 36 l Max. točná dĺžka: 1250 mm Max. točný priemer nad suportom: 480 mm Max. točný priemer nad lôžkom: 660 mm Uhol lôžka: 30 ° Opakovateľná presnosť: X ± 0,004 mm / Z± 0,004 mm mm : X ± 0,008 mm / Z± 0,008 mm mm Uhlová presnosť osi C: 51“ Presnosť opakovania osi C: 20“ Typ výmenníka: Servo VDI 40 - DIN5480 Počet nastaviteľných pozícií: 12 Povolené otáčky poháňaných nástrojov: max. 4 000 ot/min Výkon nástroja: 4,8 kW Max. krútiaci moment nástroja: 20 Nm Rozsah posuvu - os X: 280 mm Rozsah posuvu - os Z: 1280 mm Rýchloposuv v osi X: 24 m/min Rýchloposuv v osi Z: 30 m/min Krútiaci moment motora - os X: 12 Nm Krútiaci moment motora - os Z: 12 Nm Kužeľ pinoly koníka: MK5 Zdvih pinoly koníka: 100 mm Priemer pinoly: 100 mm Rozmery (š × v × h): 5040×1840×1880mm Hmotnosť: 4600 kg Veľmi tuhá konstrikcia stroja Kompaktný design Renishaw meracie rameno pre ručné meranie nástroja Celá konštrukcia lôžka má mnoho výstužných rebier, ktoré boli optimalizované pomocou analýzy konečných prvkov, čo zaisťuje. vysokú tuhosť, lepší odvod tepla (tepelnú symetriu) a presnejšie obrábanie. Guľôčková skrutka so zvýšenou presnosťou, tuhosťou a tepelnou odolnosťou. Servomotory SIEMENS vo všetkých osiach Všetky servomotory majú vstavaný rotačný enkóder pre maximálnu presnosť. Motor je umiestnený na boku stroja a zabraňuje prenosu tepla a vibráciám spôsobeným motorom. Šikmé lôžko pod uhlom 30° umožňuje obrábanie obzvlášť veľkých priemerov Jednoduchý odvod triesok do vane na triesky Hydraulické trojčeľusťové skľučovadlo Ø 250 mm s mäkkými čeľusťami Výmenník nástrojov Sauter VDI 40 s 12 pozíciami a poháňanými nástrojmi Kalené a presne brúsené guličkové skrutky pre vysoké rýchlosti posuvu vo všetkých osiach Stabilné lineárne vedenie zaisťujú dlhú životnosť a maximálnu statickú aj dynamickú tuhosť Zariadenia na ručné meranie nástroja Enkodér inštalovaný priamo na hlavnom vretene pre vysokú presnosť Koník s hydraulickou pinolou Výmenník tepla Prenosný MPG ovládač s aktivačným tlačidlom a núdzovým vypínačom výrazne uľahčuje nastavovacie operácie Vynášač triesok - pásové prevedenie Úplné osvetlenie pracovného priestoru Chladiaci systém so systémom oplachu triesok a čistiacou pištoľou RJ45 a napájacie rozhranie EMC (elektromagnetická kompatibilita)
